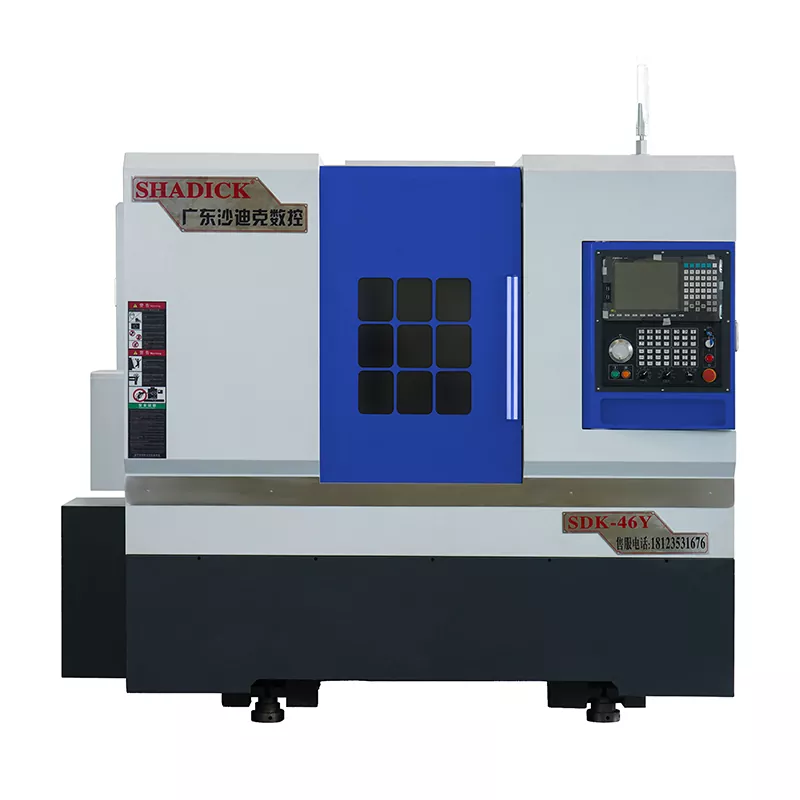

Композитна машина з ЧПУ з 46-ти-хвостовки

Композитна машина з ЧПУ з 46-ти підмолотного моменту-це часто використовувана обладнання у виробничій промисловості, поєднуючи функції повороту, фрезерування, буріння, постукування та іншого, що дозволяє виконати кілька завдань з одним налаштуванням. Наш центр повороту особливо підходить для обробки складних деталей, таких як стрункі компоненти та хитромудрі вигнуті поверхні, яких часто важко досягти з високою ефективністю та точністю за допомогою традиційних методів обробки.

Надіслати запит

Опис продукту

Композитна машина з ЧПУ з 46-ти кадрів може одночасно досягти функцій мультипроцесової суміжної суміші, таких як поворот, фрезер, свердління, натискання, здобич та проріз.

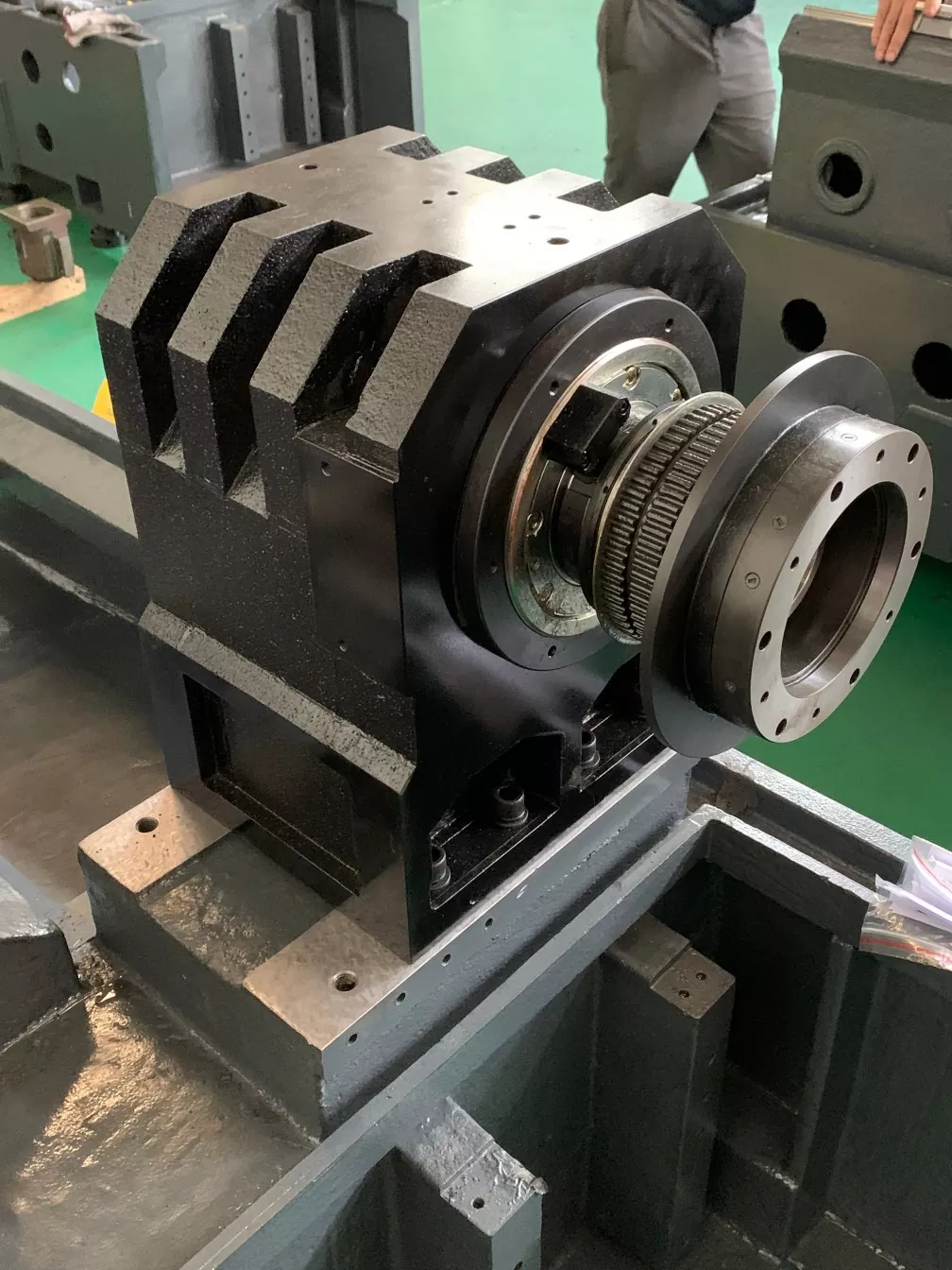

Вісь C-шпинделя оснащений магнітним кільцевим кодером високої роздільної здатності, що дозволяє безперервну індексацію (з точністю індексації до 0,01 градусів). Він зібраний коаксіально з верстатами, щоб забезпечити точність позиціонування та високу надійність вісь С.

Він приймає повністю закриту захисну конструкцію, яка ефективно захищає важливі компоненти, такі як гвинти, путівники та підшипники. Це естетично приємно, стабільно та довговічно.

Він використовує операційну систему Taiwan Syntec, яка дозволяє швидко позиціонувати під час високої швидкості роботи, ефективно покращуючи ефективність та точність індексації.

Параметр продукту （Специфікація）

Проможність обробки	46Y
Крутити тіло ліжка	Φ450
Найбільша обробка діаметру	Φ350
Шпиндель
Шпиндельний ніс	A2-5
Діафрагма бару	Φ46
Швидкість шпинделя	0-6000
Механічна точність
Точність повторного позиціонування	± 0,005
Шпиндель стрілянина	≤0,005/100 мм
Шпиндель	≤0,005/100 мм
X, Z Перехресний	≤0,005/100 мм
X/z швидка швидкість	24 м/хв
Подорож на хвостові сидіння
Специфікація рукава	MO 5#
Подорож на хвостові сидіння	370 мм
Метод руху хвостового сидіння	повзунок
Верхня відстань Чак	450 мм
Діапазон тиску сидіння хвоста	5-20 кілограмів
Топ -маршрут	120 мм
Структура сидіння хвоста	Тип точності рукава
Осьовий удар
Хід X-осі	250 мм
Інсульт Z-осі	510 мм
Інсульт у осі	± 35 мм
Двигун
Шпиндель (сервопривод) та мотор	7,5 кВт
X Axis (сервопривод) і двигун	3,1 кВт
Z вісь (сервопривод) та двигун	3,1 кВт
Y Axis (Servo) та мотор	2,4 кВт
Двигун живлення	5,5 кВт
15- Станція живлення (BMT40)	Король ЧПУ з Тайваню, Китай
Голова потужності 0 - Ступінь	2
Голова потужності 90 - градус	2
Інший
Вага	3600 кг
Механічні розміри	285017802040

Фестю та застосування продуктів

Комплекс повороту з Tailstock-це універсальне обладнання для обробки, яке поєднує функції повороту та фрезерування, і має пристрій Tailstock для підтримки обробки різних розрядів. Ця висока точність, висока ефективність та здатність для обробки складних у формувальних змаганнях з високою точністю, високою точністю, високою точністю, високою точністю, високою ефективністю та можливостями для обробки складних урядових.

Деталі виробництва

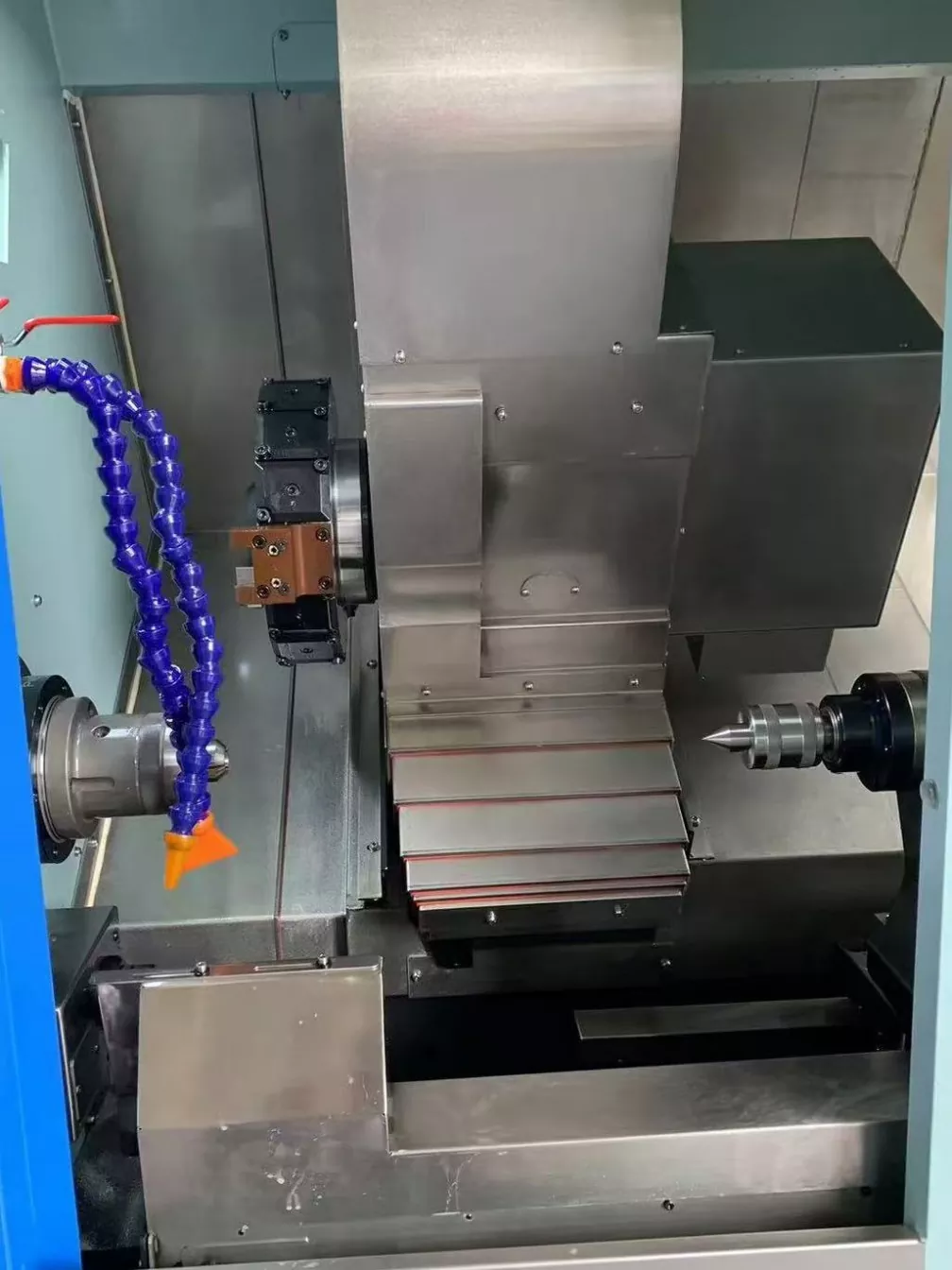

46-Tailstock Composite Composite CNC Машина Внутрішня структура верстатів.

Башта потужності 15 станції може завантажувати більше інструментів. Під час обробки складних деталей не потрібно часто змінювати інструменти, що скорочує час простою, спричинену зміною інструменту та покращує ефективність обробки.
