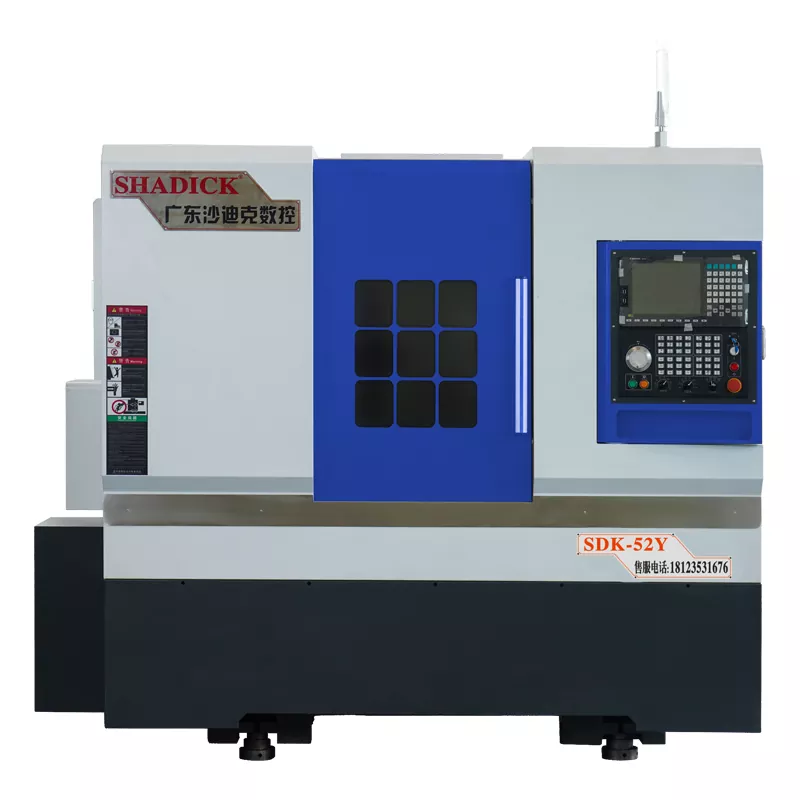

52-х-машинка з CNC-машини Turnstock Mill

Композитна машина з ЧПУ Shadick 52-Tailstock Composite може бути гнучко налаштована із звичайним або програмованим гідравлічним хвостом відповідно до потреб клієнта. Звичайний гідравлічний хвостовик легко керувати, але його гнучкість та точність обмежені; З іншого боку, програмований гідравлічний хвостик покладається на вдосконалене управління програмуванням для досягнення високої точності та гнучкої обробки, що відповідає складним вимогам.

Надіслати запит

Опис продукту

Вісь Y Power Turret з композитної CNC-машини Shadick 52 Tailstock Composite Composite контролюється 4 лінійними путівниками або подвійними загартованими направляючими, що значно покращує точність та високу жорсткість.

Він оснащений програмованим гідравлічним хвостом. З лише одним натисканням кнопки ви можете розширити або втягнути хвостовик, що дозволяє легко затискаючи заготовки. Він має двошвидкісний контроль (швидкий і повільний).

Він має функцію чотирьох обробки вісь зв'язку для повороту, фрезерування, буріння, натискання тощо, і може завершити буріння та натискання на кінці валів частин.

Потужність башти може бути використана для машини деталей високої жорсткості. Справжня головка живлення y-осі може поєднуватися з функцією сполуки повороту до складних деталей машин.

Він може виконувати велику масштабну точну обробку на сталевих та нержавіючих деталях, а також буріння та постукування по кінцях вала. Машина з хвостом може обробляти деталі з довгим валом.

На стороні є модуль функції електромобільного інструменту, який може виконувати такі функції, як буріння, натискання та фреза, що дозволяє точно буріння та фрезерування різних частин вала.

Двигун живлення має потужність 5,5 кВт і оснащений автономною системою охолодження. Його максимальна швидкість обертання може досягати 8000 революцій на хвилину. Він може виконувати цілодобову обробку без перегріву або запуску тривоги.

Параметр продукту (специфікація)

Проможність обробки	52y
Крутити тіло ліжка	Φ500
Найбільша обробка діаметру	Φ350
Шпиндель
Шпиндельний ніс	A2-6
Діафрагма бару	Φ52
Швидкість шпинделя	0-6000
Механічна точність
Точність повторного позиціонування	± 0,005
Шпиндель стрілянина	≤0,005/100 мм
Шпиндель	≤0,005/100 мм
X, Z Перехресний	≤0,005/100 мм
X/z швидка швидкість	24 м/хв
Подорож на хвостові сидіння
Специфікація рукава	MO 5#
Подорож на хвостові сидіння	420 мм
Метод руху хвостового сидіння	повзунок
Верхня відстань Чак	450 мм
Діапазон тиску сидіння хвоста	5-20 кілограмів
Топ -маршрут	120 мм
Структура сидіння хвоста	Тип точності рукава
Осьовий удар
Хід X-осі	260 мм
Інсульт Z-осі	520 мм
Інсульт у осі	± 45 мм/± 50 мм
Двигун
Шпиндель (сервопривод) та мотор	11 кВт
X Axis (сервопривод) і двигун	3,1 кВт
Z вісь (сервопривод) та двигун	3,1 кВт
Y Axis (Servo) та мотор	2,4 кВт
Двигун живлення	5,5 кВт
12- Станція живлення (BMT45)	Король ЧПУ з Тайваню, Китай
Голова потужності 0 - Ступінь	2
Голова потужності 90 - градус	2
Інший
Вага	3700 кг
Механічні розміри	285017802040

Функція та додаток продукту

Сучасний верстат з повороту Mill по суті має високу ефективність та багатофункціональність. Він здатний виконувати різноманітні обробки завдань в одному затискач, що робить його дуже придатним для виробничих промислових промислових промислових промислових виробів, які потребують ефективного виробництва. Він застосовується до тривалої обробки в галузях, таких як автомобільні деталі, промисловість передач та виробництво вітроенергетики.

Деталі виробництва

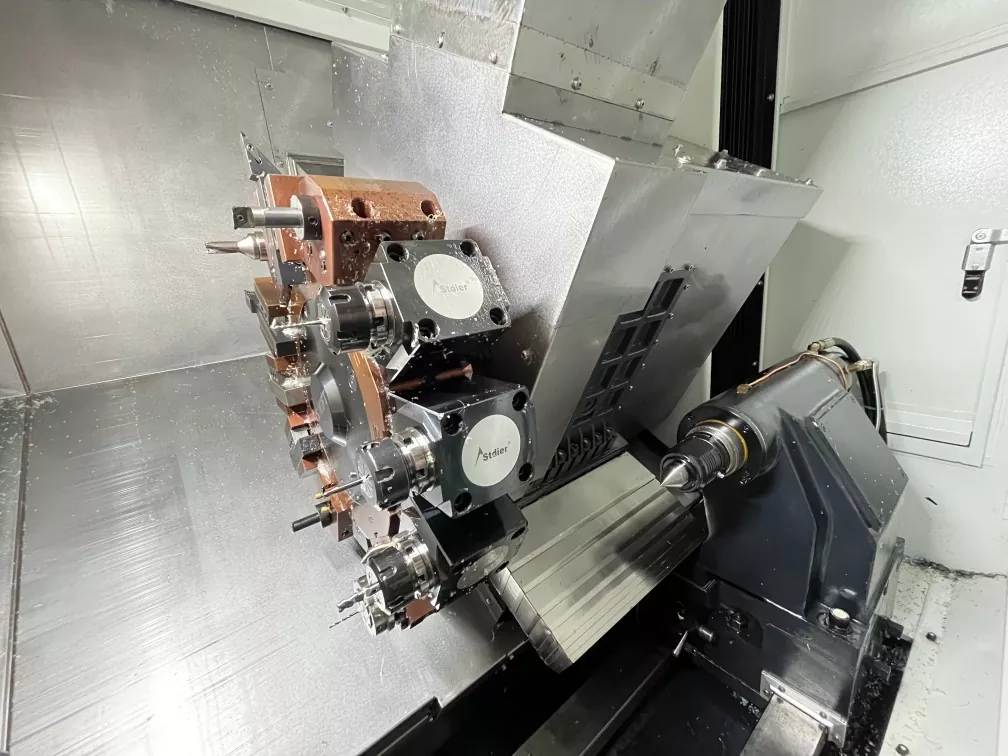

52-ти-підшкірна композитна машина CNC Машина Внутрішня конструкція верстата верстата ， башточка BMT55 підвищує надійність індексації та забезпечує високу жорсткість під час фрезерування.
