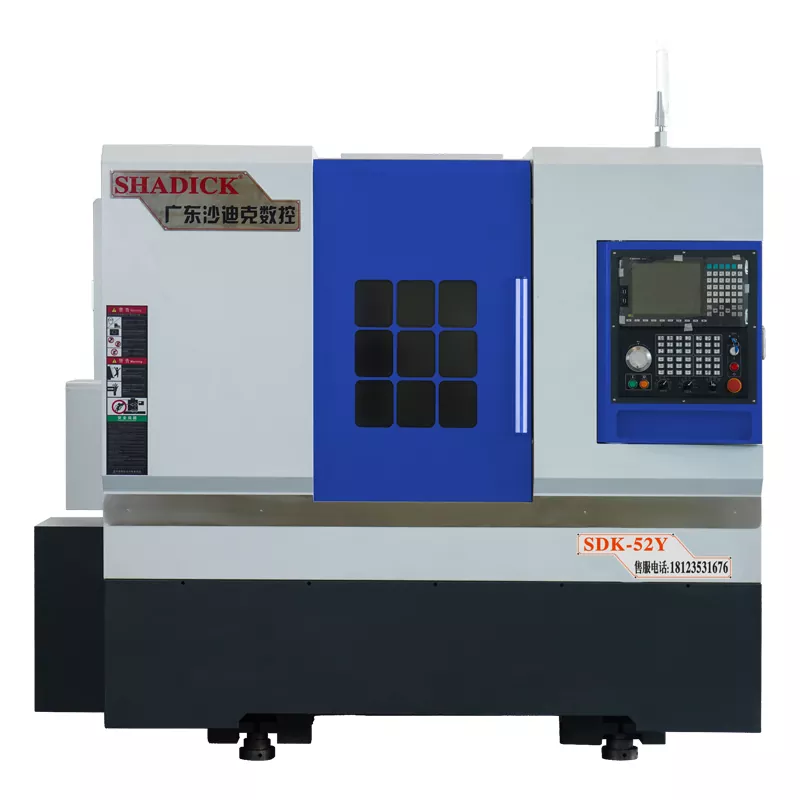

Інтерпольована сполука з ЧПУ з CNC-осі в осі

Інтерпольовані залі-молитовні верстаті з CNC-осі, як вдосконалена модель в серії комплексних машин, що складаються з токету, використовують свій унікальний метод обробки, яка поєднує гнучкий рух передній і альт-осі з точним вертикальним переміщенням y-осі, для досягнення ефективної інтеграції мультипредакційного обробки. Цей інноваційний дизайн не тільки суттєво підвищує ефективність виробництва, але й безперешкодно узгоджується з нагальними вимогами сучасного виробництва для ефективного та якісного виробництва.

Надіслати запит

Опис продукту

Наші інтерпольовані з’єднання з ЧПУ-осі в осі Y.

Він повністю використовує найбільші переваги з чотирьох - осі з'єднання важкого різання та високої жорсткості.

Це машина для обробки сполуки з переворотом з інтерпольованою силовою баштою та центром Tailstock, новою моделлю, яка замінює пряму машину осі Y.

Програмований гідравлічний центр хвостовиків дозволяє поводитися або втягнути роботу, полегшуючи легке затискання заготовки. Він має двошвидкісний контроль (швидкий і повільний).

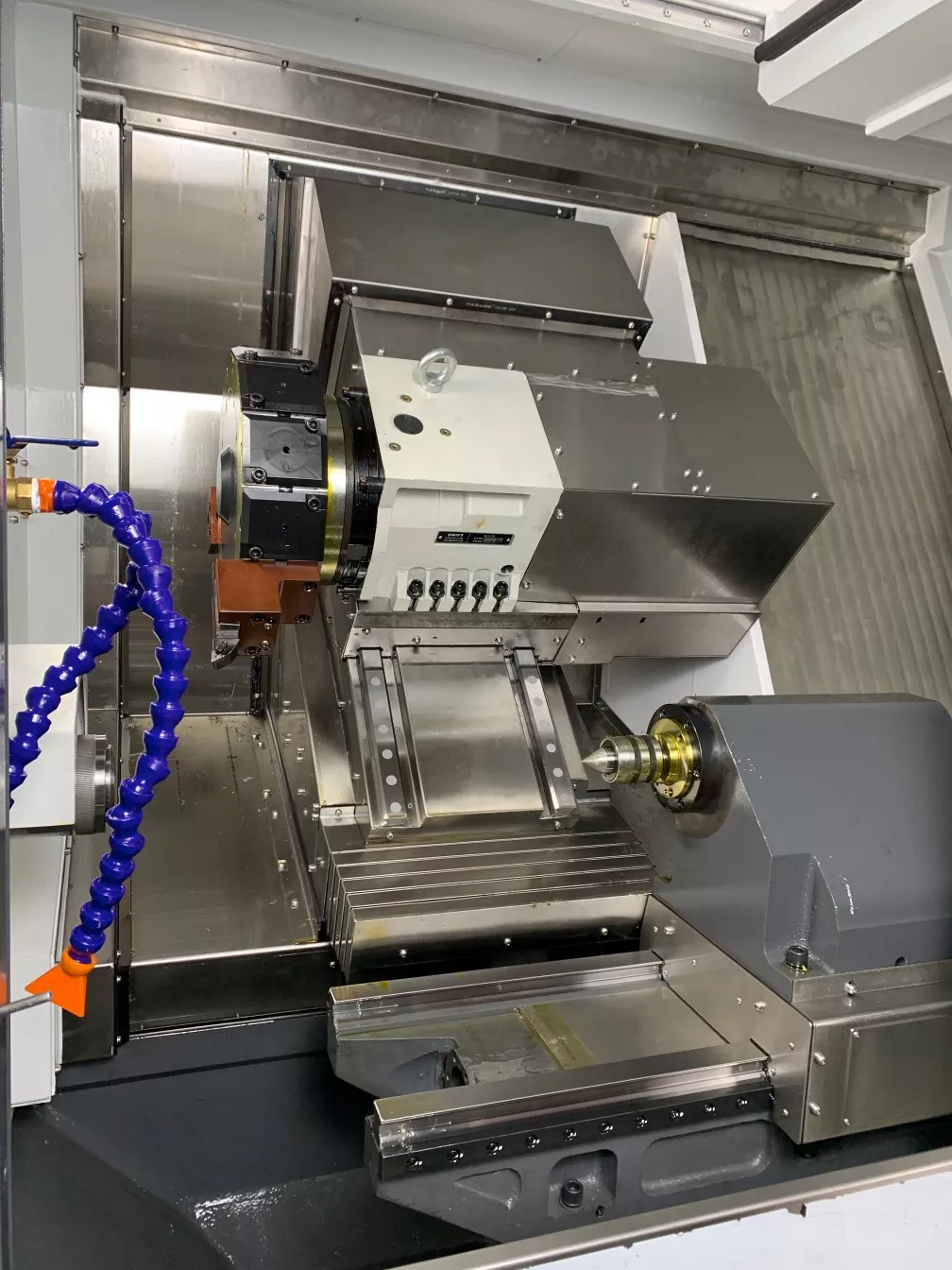

Потужна башта використовується для обробки деталей високої жорсткості, а інтерпольована головка живлення в осі Y може використовуватися в поєднанні з функцією сполуки повороту для машин для складних деталей.

Ліжко верстата приймає високо-низьку конструкцію рейки з коефіцієнтом кута 15:30 градусів, що може ефективно забезпечити, щоб верстат не деформувався під час тривалої роботи, і він має хорошу жорсткість і сильну стабільність.

Параметр продукту （Специфікація）

Проможність обробки	52
Крутити тіло ліжка	Φ600
Найбільша обробка діаметру	Φ350
Шпиндель
Шпиндельний ніс	A2-6
Діафрагма бару	Φ52
Швидкість шпинделя	0-4500
Механічна точність
Точність повторного позиціонування	± 0,005
Шпиндель стрілянина	≤0,005/100 мм
Шпиндель	≤0,005/100 мм
X, Z Перехресний	≤0,005/100 мм
X/z швидка швидкість	24 м/хв
Подорож на хвостові сидіння
Специфікація рукава	MO 4#
Подорож на хвостові сидіння	500 мм
Метод руху хвостового сидіння	повзунок
Верхня відстань Чак	630 мм
Діапазон тиску сидіння хвоста	5-20 кілограмів
Топ -маршрут	120 мм
Структура сидіння хвоста	Тип точності рукава
Осьовий удар
Радіус подорожі X-Assis	260 мм
Інсульт Z-осі	620 мм
Інсульт у осі	﹢ 60 мм ﹣68 мм
Двигун
Шпиндель (сервопривод) та мотор	11 кВт
X Axis (сервопривод) і двигун	3,1 кВт
Z вісь (сервопривод) та двигун	3,1 кВт
Y Axis (Servo) та мотор	2,4 кВт
Двигун живлення	5,5 кВт
змивати
змивати	BMT55
Інший
Вага	5000 кг
Механічні розміри	290019502100

Фестю та застосування продуктів

Інтерпольовані складні з ЧПУ з CNC-осі в осі Y широко використовуються в різних виробничих галузях, особливо при обробці високоточних та складних деталей, таких як вставки для стикувань, автомобільні деталі, медичне обладнання тощо, які мають значні переваги. Крім того, він також може бути використаний для обробки деталей зі складними геометричними формами, різними розмірами та вимогами до високої точності, такими як циліндричні поверхні, конічні поверхні, ступінчасті поверхні, сферичні поверхні та інші види обертових поверхонь.

Деталі виробництва

Його керують і керують гвинтовим стрижнем і сервомотор. Програмні інструкції щодо руху та тяги можна встановити, а операція проста.

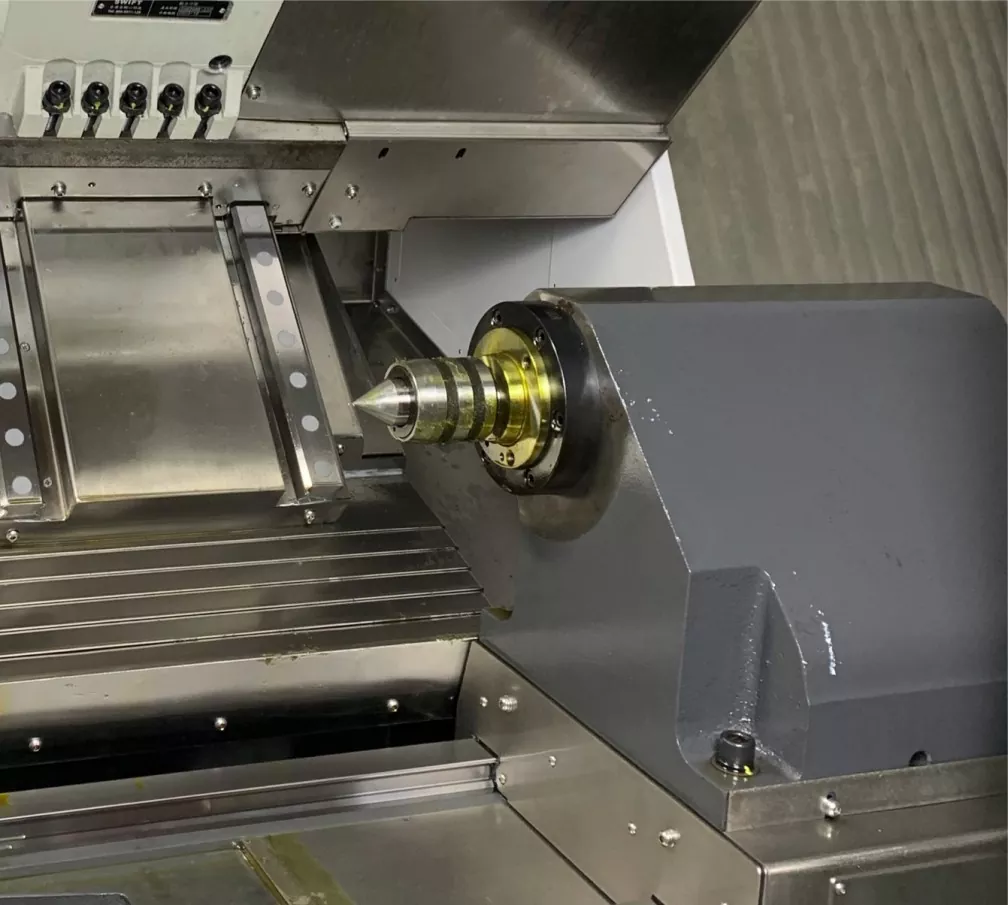

Він приймає конструкцію програмованого гідравлічного хвоста, що полегшує забезпечення округлості та концентрації при обробці надовго та струнких частин вала.

Програмований гідравлічний хвостовик може керувати вперед, назад, зворотним рухом і зупинкою хвоста через M-коди та k-коди. Більше того, це дозволяє довільне коригування тиску. Це просто, зручно, безпечно і надійно.
